Cubierta de escotilla duradera con mango en T para puerto

 ESCOTILLA IMPERMEABLE CON MANIJA EN T

●Posicionamiento central del producto

Este producto es una escotilla circular especializada de apertura rápida para barcos, que sirve como componente central del equipamiento para sellar las aberturas de la cubierta y la cabina. Integra tres atributos clave: protección de alta resistencia, apertura y cierre convenientes y sellado eficiente. Ampliamente compatible con varios tipos de barcos y equipos de ingeniería marina para las necesidades de sellado de escotillas, es un componente fundamental para garantizar la seguridad operativa y mejorar la eficiencia del mantenimiento.

●Escenarios de aplicaciones principales

(1) Compartimentos centrales del barco

Tanque de agua de lastre/tanque de doble fondo: Como paso central para la entrada y descarga de agua de lastre, así como para el mantenimiento interno, debe cumplir con requisitos de sellado estanco para garantizar el ajuste del calado del buque y la seguridad estructural, evitando la entrada de agua que pueda comprometer la estabilidad.

Sala de máquinas/sala de calderas: diseñada para escenarios con maquinaria densamente poblada y mantenimiento frecuente, la estructura liviana reduce la carga operativa de la tripulación. Su rendimiento de sellado evita la acumulación de agua y la contaminación del aceite en la sala del motor, garantizando un ambiente de cabina limpio y ordenado.

Bodega de carga/compartimento de almacenamiento: Diseñado para aberturas auxiliares en la bodega de carga, sellando los pasajes de carga y descarga para evitar la entrada de lluvia y humedad, protegiendo las mercancías contra daños por humedad, adecuado para varios tipos de embarcaciones, incluidos graneleros y portacontenedores.

Tanque de combustible/Tanque de aceite: Cumple con los estándares de protección hermética al aceite, sirviendo como paso de mantenimiento e inspección para los tanques de combustible, para evitar fugas de combustible, eliminar riesgos de seguridad y evitar la contaminación ambiental.

Superestructura/área habitable: Diseñados para acomodar aberturas como cuartos de tripulación y salas de almacenamiento, los materiales livianos reducen el peso propio de la embarcación al tiempo que mejoran el sellado y la comodidad de los espacios habitables.

(2) Ampliar dominios de aplicación

Además del sector de la construcción naval, también se puede adaptar a escenarios como plataformas de ingeniería marinas, embarcaciones fluviales interiores e instalaciones de tanques industriales, cumpliendo con los requisitos de sellado para diversos tanques de almacenamiento de líquido/gas y compartimentos de mantenimiento de equipos.

●Análisis de materiales y artesanía.

(1) Material principal (configuración del núcleo)

Cubierta/Caja: Fabricada en acero al carbono de calidad marina de alta resistencia (que cumple con el estándar GB/T 711-2017), procesada mediante forjado integral o corte de placas, con un espesor adaptado con precisión a las dimensiones de la escotilla. Cuenta con una resistencia excepcional a la compresión y al impacto, capaz de soportar vibraciones del casco, impactos de olas y presión de apilamiento de carga.

Junta: Equipada de serie con juntas de caucho de cloropreno (CR) o caucho de nitrilo (NBR), resistentes al agua de mar, al aceite y a temperaturas extremas, con elasticidad duradera y sin envejecimiento. La tasa de deformación por compresión cumple con las normas ISO 1629, logrando un rendimiento de sellado sin fugas.

Componentes de sujeción: las piezas de conexión clave, como varillas de presión de apertura rápida, pernos y ejes de pasador, están hechas de acero inoxidable 316L, que exhibe una excelente resistencia a la corrosión por niebla salina, evitando la oxidación y los atascos en ambientes marinos a largo plazo para garantizar un funcionamiento sin problemas.

Tratamiento de superficie: Los componentes principales se someten a un chorro de arena para eliminar el óxido (grado Sa2.5) + dos capas de imprimación epóxica rica en zinc + tratamiento de capa final de poliuretano, con una duración de prueba de niebla salina de ≥1000 horas, adecuado para entornos hostiles de viajes oceánicos.

(2) Materiales alternativos (requisitos de personalización)

Material de aleación de aluminio: aleación de aluminio de grado marino opcional (5083/6061), que reduce el peso entre un 40% y un 50% en comparación con el acero, adecuada para áreas sensibles al peso, como superestructuras y embarcaciones pequeñas. La superficie se somete a un tratamiento de anodización para mejorar la resistencia a la corrosión.

Material de acero inoxidable: Totalmente fabricado en acero inoxidable 304/316, que ofrece una resistencia a la corrosión excepcional, adecuado para entornos altamente corrosivos como buques cisterna para productos químicos y embarcaciones fluviales costeras o interiores.

●Diseño estructural y ventajas principales

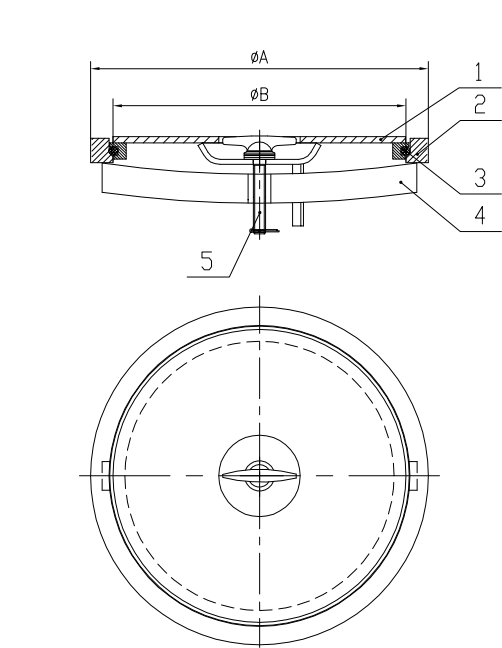

(1) Aspectos destacados del diseño estructural

Estructura de varilla de presión de apertura rápida: cuenta con un diseño de varilla de presión unida por arco + mecanismo de bloqueo central, que permite una apertura/cierre rápido por parte de una sola persona (solo se requieren 30 segundos) sin ayuda de herramientas, ideal para escenarios de mantenimiento de alta frecuencia.

Diseño integrado al ras: la placa de cubierta está al ras con la plataforma/pared, sin protuberancias para evitar colisiones y daños durante el manejo de carga o el movimiento de personal, adecuada para instalación en diversas áreas, como bodegas de carga y pasillos.

Estructura circular uniforme de tensión: el diseño circular distribuye uniformemente la tensión, asegurando una fuerte estabilidad estructural. Puede soportar pruebas de presión hidrostática de ≥0,3 MPa y cumple con los estándares de sellado dual para estanqueidad al agua y al aceite.

Componentes de sellado modulares: el diseño del anillo de sellado desmontable facilita el reemplazo y el mantenimiento sin requerir el desmontaje completo de la escotilla, lo que reduce los costos operativos y de mantenimiento.

(2) Ventajas principales de rendimiento

☆ Alto rendimiento de sellado: la compresión uniforme a través de la varilla de presión garantiza una compresión precisa y controlable del anillo de sellado, cumpliendo con los requisitos de la Convención IMO SOLAS para sellado hermético y hermético. Puede soportar impactos de olas de 1,5 metros, evitando eficazmente la infiltración de agua de mar, lluvia y petróleo/gas.

☆Durabilidad: el material del cuerpo principal es resistente al desgaste y a la fatiga, con sujetadores resistentes a la corrosión. En condiciones normales de funcionamiento, la vida útil es ≥15 años, lo que reduce significativamente los costos de mantenimiento del buque a largo plazo.

☆Ligero: la versión de aleación de aluminio logra un diseño liviano, que no aumenta el peso propio del barco, mejorando así la capacidad de carga y la eficiencia de navegación.

☆ Adaptación ambiental total: resistente a temperaturas extremas de -40 °C a +80 °C, adecuado para barcos que operan en navegación polar, aguas tropicales y otros entornos diversos, sin disminución del rendimiento del sellado.

●Guía de selección y valor del producto

(1) Valores fundamentales

▲ Garantía de seguridad: Fortalecer la línea de defensa sellada de la cabina del barco para evitar incidentes de seguridad como entrada de agua, daños a la carga y fugas de petróleo o gas, garantizando la seguridad de los miembros de la tripulación y del barco.

▲ Mejora de la eficiencia: el diseño de apertura rápida reduce los tiempos de mantenimiento, carga y descarga, acorta el tiempo de permanencia del buque en el puerto y reduce los costos de operación de envío.

▲ Sin mantenimiento: el diseño modular + los materiales de alta durabilidad reducen la frecuencia y los costos de mantenimiento diario, satisfaciendo los requisitos de los viajes a largo plazo en alta mar de los buques.

▲ Adaptación al cumplimiento: Cumple con los estándares marítimos internacionales y las regulaciones nacionales de construcción naval, adecuado para diversos escenarios de construcción naval nueva, modernización de embarcaciones y reemplazo de piezas de repuesto.

(2) Puntos clave para la selección del modelo

Para escenarios de uso: elija el tipo resistente a la intemperie para cubiertas abiertas, el tipo estanco/a prueba de aceite para tanques de agua de lastre/tanques de combustible y el tipo resistente al desgaste para salas de máquinas;

Por tipo de buque: Dar prioridad a los modelos de acero de alta resistencia para graneleros y portacontenedores, mientras que se recomiendan modelos livianos de aleación de aluminio para embarcaciones pequeñas y superestructuras;

Según los requisitos de instalación: seleccione el tipo empotrado para áreas con carga y descarga frecuente de carga, y el tipo estándar para áreas con baja frecuencia de mantenimiento;

Para entornos corrosivos: seleccione el modelo totalmente de acero inoxidable para vías navegables costeras y interiores, y buques cisterna para productos químicos; Elija el modelo de acero recubierto de epoxi para viajes oceánicos.

●Soporte posventa y servicio

★Servicios personalizados: admite la producción personalizada en términos de tamaño, material y forma de sellado, atendiendo a requisitos especiales de escotilla para diversos buques;

★Garantía de Calidad: Cada producto se somete a pruebas de sellado por presión hidrostática e inspecciones de carga, con certificaciones de sociedades de clasificación (CCS, etc.);

★Soporte técnico: Brinda orientación de instalación, capacitación operativa, junto con planos de instalación detallados y manuales de mantenimiento.
