DF-343-5
HEE

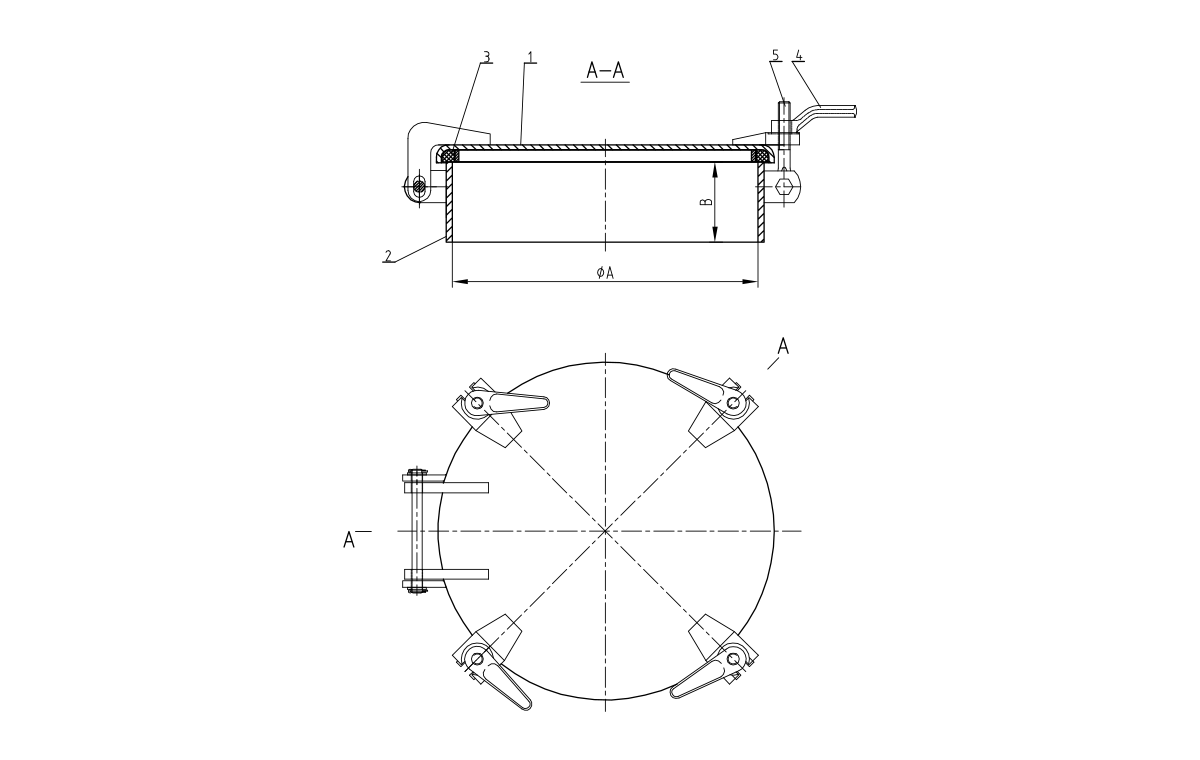

DF-343-5 4 ESCAPA DE ALGURA
Modelo no. | ΦA | B | WT. (LBS) |
| DF-343-5 | 19 ' | 5 ' | 99 |
| NO. | Nombre y especificaciones | Cantidad | Material |
| 1 | CUBRIR | 1 | STEEL |
| 2 | BRAZOLA | 1 | STEEL |
| 3 | EMPAQUETADORA | 1 | Neopreno |
| 4 | Mango de perro | 4 | HIERRO FUNDIDO |
| 5 | Perno de volteo | 4 | BRONCE |
La escotilla DF-343-5 4 Rain BeaTight se basa en el rendimiento comprobado de diseños de cuatro dogs con mejoras especializadas para entornos marinos exigentes. Desarrollado específicamente para embarcaciones que operan en regiones costeras y en alta mar, esta escotilla incorpora características de grado militar en una solución de acceso comercial. Mediendo 22 × 18 pulgadas y pesando 135 libras, proporciona acceso ampliado en comparación con los modelos estándar de 4 dogs mientras se mantiene la simplicidad operativa que hace que esta configuración sea popular. El DF-343-5 está particularmente valorado por su capacidad para resistir la vibración y las cargas dinámicas encontradas en las embarcaciones y lanchas de trabajo en alta mar.
Cada uno de los cuatro perros cargados de resorte incorpora un mecanismo de detención de bloqueo que evita el aflojamiento bajo vibración continua, una característica crítica para las aplicaciones en alta mar. Los perros mantienen una fuerza de compresión consistente (150 libras por perro) incluso durante la operación prolongada en mares agitados, asegurando que el sello permanezca intacto a pesar del movimiento de los vasos. Este sistema elimina la necesidad de un re-tipchening frecuente común con los pestillos estándar de perros.
El marco utiliza una placa de acero de grosor de 1/4 de pulgada con esquinas reforzadas para distribuir cargas a través de la estructura de la cubierta, evitando la concentración de tensión alrededor de la abertura. La cubierta de la escotilla presenta una parte inferior acanalada que aumenta la rigidez sin un aumento de peso significativo, lo que le permite soportar cargas de equipos de cubierta de hasta 500 libras cuando se instala correctamente. Todas las soldaduras estructurales cumplen con los estándares marítimos de AWS D1.1 para la fuerza y la durabilidad.
Más allá de los recubrimientos marinos estándar, el DF-343-5 incorpora 316 acero inoxidable para todas las piezas móviles, incluidos los conjuntos de perros, los pasadores de bisagra y los sujetadores. El marco recibe una imprimación epoxi de dos partes seguida de una capa superior de poliuretano, proporcionando una resistencia superior a la pulverización de sal y la exposición química. Esta protección de corrosión mejorada extiende los intervalos de mantenimiento en entornos duros en alta mar.
El DF-343-5 incorpora detentos resistentes a la vibración, construcción de acero de calibre más pesado y 316 componentes de acero inoxidable diseñados específicamente para entornos en alta mar, que proporciona una vida útil 30% más larga en condiciones exigentes en comparación con los modelos comerciales estándar.
La escotilla está certificada para cumplir con los requisitos de ABS para los cierres estantiles y cumple con las regulaciones de USCG 46 CFR para accesorios de acceso de embarcaciones. Es adecuado para la instalación en embarcaciones reguladas por SOLAS que requieren un rendimiento estancado documentado.
Los perros cargados de resorte deben inspeccionarse mensualmente para un funcionamiento adecuado, con lubricación utilizando grasa de grado marino cada tres meses. En condiciones de funcionamiento normales, los mecanismos de detención mantienen la calibración para más de 2,000 ciclos de operación antes de que se necesite el ajuste.
El DF-343-5 mantiene la funcionalidad de -35 ° C a 90 ° C (-31 ° F a 194 ° F), con la junta de nitrilo que retiene la elasticidad en todo este rango. Esta amplia tolerancia a la temperatura lo hace adecuado para la operación global de las regiones árticas a tropicales.
Sí, el DF-343-5 presenta un patrón de montaje universal compatible con la mayoría de los cortes de eclosión estándar de 22 × 18 pulgadas, lo que permite una modificación sin modificaciones importantes de cubierta. Las placas adaptadoras están disponibles para instalaciones no estándar que requieren una alteración mínima de la cubierta.
