DF-464-5
HEE

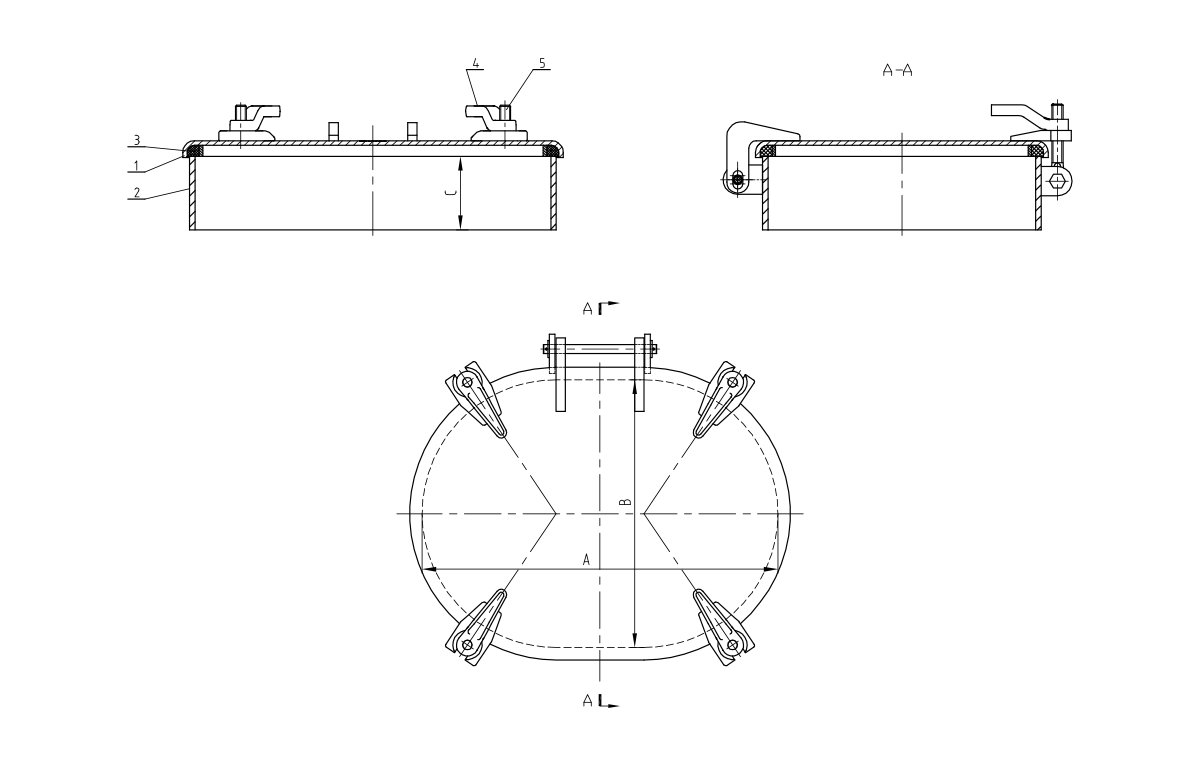

DF-464-5/DF-174-5 4 ESCABA DE ALGUNA
Modelo no. | A | B | C | WT. (LBS) |
| DF-464-5 | 24 1/4 ' | 18 1/4 ' | 5 ' | 112 |
| DF-174-5 | 23 ' | 15 ' | 5 ' | 95 |
| NO. | Nombre y especificaciones | Cantidad | Material |
| 1 | CUBRIR | 1 | STEEL |
| 2 | BRAZOLA | 1 | STEEL |
| 3 | EMPAQUETADORA | 1 | Neopreno |
| 4 | Mango de perro | 4 | HIERRO FUNDIDO |
| 5 | Perno de volteo | 4 | BRONCE |
La escotilla marina elevada de 4 puntos ofrece una solución equilibrada para las necesidades de acceso marino, combinando un rendimiento de sellado confiable con una operación directa. A medida que los buques medianos buscan equipos que equilibren la funcionalidad y la rentabilidad, esta escotilla se ha convertido en un elemento básico en la pesca comercial, las lanchas de trabajo y los buques de patrulla costeros. Con un tamaño de apertura estándar de 20 × 16 pulgadas y un peso de 120 lbs, proporciona un amplio acceso para el personal de mantenimiento mientras mantiene la integridad estancada en condiciones moderadas del mar. El sistema de enganche de cuatro puntos ofrece un compromiso práctico entre la simplicidad de menos pestillos y el sellado mejorado de sistemas más complejos.
Los cuatro perros de acero inoxidable ajustable se colocan a intervalos de 90 ° alrededor del perímetro de la escotilla, asegurando una distribución de presión equilibrada a través de la superficie de sellado. Cada perro presenta un ajuste de hilo fino para compensar las irregularidades de la cubierta, con un indicador visible que muestra un compromiso adecuado. Este diseño simétrico garantiza una compresión consistente incluso cuando el recipiente se flexiona durante la operación.
La cubierta de la escotilla combina un marco de acero con un panel de polímero reforzado compuesto, reduciendo el peso en un 25% en comparación con los diseños de acero mientras se mantiene la integridad estructural. La superficie compuesta resiste la degradación de los rayos UV y la exposición química, mientras que el marco de acero proporciona puntos de fijación seguros para el mecanismo de enganche y el ensamblaje de la bisagra. Esta construcción híbrida minimiza los requisitos de mantenimiento en entornos duros.
Equipado con un mango ergonómico de gran tamaño y un sistema de palanca integrado, la escotilla puede operarse con un esfuerzo mínimo, incluso en condiciones de frío con manos enguantadas. El perfil elevado proporciona 3 pulgadas de espacio libre sobre la cubierta, facilitando el acceso fácil de agarre mientras crea un labio protector contra la escorrentía de agua. Todos los componentes operativos están diseñados para mantenimiento y reemplazo sin herramientas.
El sistema de cuatro dogs proporciona una mejor distribución de presión que los diseños de 3 dogs, mientras que permanece más simple de operar que los modelos de 6 dogs, ofreciendo un equilibrio óptimo de rendimiento de sellado y eficiencia operativa. Esta configuración es particularmente efectiva para aberturas de tamaño mediano donde la compresión uniforme es esencial, pero no se requiere fallecimiento complejo.
La escotilla marina elevada de 4 dogs mantiene la integridad estancada a presiones hidrostáticas de hasta 3 psi , adecuada para la mayoría de las aplicaciones de cubierta y casco en embarcaciones costeras y en alta mar que operan en condiciones de hasta el estado del mar.
Sí, el sistema de enganche incluye un mecanismo de bloqueo de doble cara que permite el cierre seguro de cada lado de la escotilla. Esta característica mejora la seguridad al proporcionar capacidad de contención independientemente de qué acceso lateral sea necesario.
El sello primario consiste en una junta de goma de nitrilo clasificada para temperaturas de -30 ° C a 100 ° C, proporcionando una excelente resistencia al aceite, el combustible y la exposición al agua. Las juntas de EPDM opcionales están disponibles para aplicaciones que requieren una mayor resistencia química o una tolerancia a la temperatura más amplia.
La cubierta compuesta reforzada soporta cargas de viento de hasta 100 nudos, mientras que el sistema de fallecimiento seguro evita la apertura accidental en mares pesados. El canal de drenaje alrededor del perímetro desvía el agua lejos de la superficie de sellado, manteniendo la integridad incluso durante las fuertes lluvias o el lavado de cubierta.
