ESCOTILLA DE LIMPIEZA ELEVADA CON MÚLTIPLES PERNOS

Descripción general del producto:

Este producto es una escotilla de apertura rápida con sujeción giratoria diseñada específicamente para almacenamiento y transporte industrial, embarcaciones marinas y equipos químicos. Con una estructura circular integrada, se basa en el diseño entrelazado del tornillo central y la varilla de sujeción giratoria, lo que elimina la engorrosa operación de fijación con pernos tradicional. Sin necesidad de herramientas auxiliares, un solo operador puede abrirlo y cerrarlo rápidamente, lo que garantiza un funcionamiento cómodo y eficiente. Además, equilibra la confiabilidad del sellado con la durabilidad estructural, lo que lo convierte en un componente ideal de mantenimiento y observación para diversos equipos atmosféricos, de media y baja presión.

Estructura y material del núcleo:

1. Estructura principal : Presenta un diseño de placa de cubierta circular para una distribución uniforme de la tensión, junto con una varilla de presión giratoria y un tornillo de bloqueo central. Al girar 90° se consigue un bloqueo seguro o un desbloqueo rápido, ofreciendo una estructura compacta con una mínima ocupación de espacio. Se adapta a espacios reducidos de instalación de diversos equipos sin afectar el funcionamiento general posterior a la instalación.

2. Material del núcleo: el cuerpo principal está fabricado con acero al carbono de alta resistencia, con un revestimiento anticorrosión tratado profesionalmente en la superficie, que ofrece excelente resistencia al impacto, al envejecimiento y a la corrosión, lo que lo hace adecuado para entornos industriales hostiles, húmedos y al aire libre a largo plazo. Los componentes de sellado utilizan caucho de nitrilo (NBR) para resistencia al aceite, la temperatura y la corrosión, que se puede reemplazar con caucho de fluorocarbono (FKM, adecuado para medios fuertemente corrosivos) o caucho de cloropreno (CR, adecuado para entornos de agua de mar) según los requisitos operativos. El rendimiento del sellado permanece estable, previniendo eficazmente las fugas del medio y la vaporización del aceite. Los componentes clave, como la varilla de presión y el tornillo, están hechos de acero al carbono galvanizado, lo que proporciona resistencia a la oxidación y al desgaste para extender la vida útil general del producto.

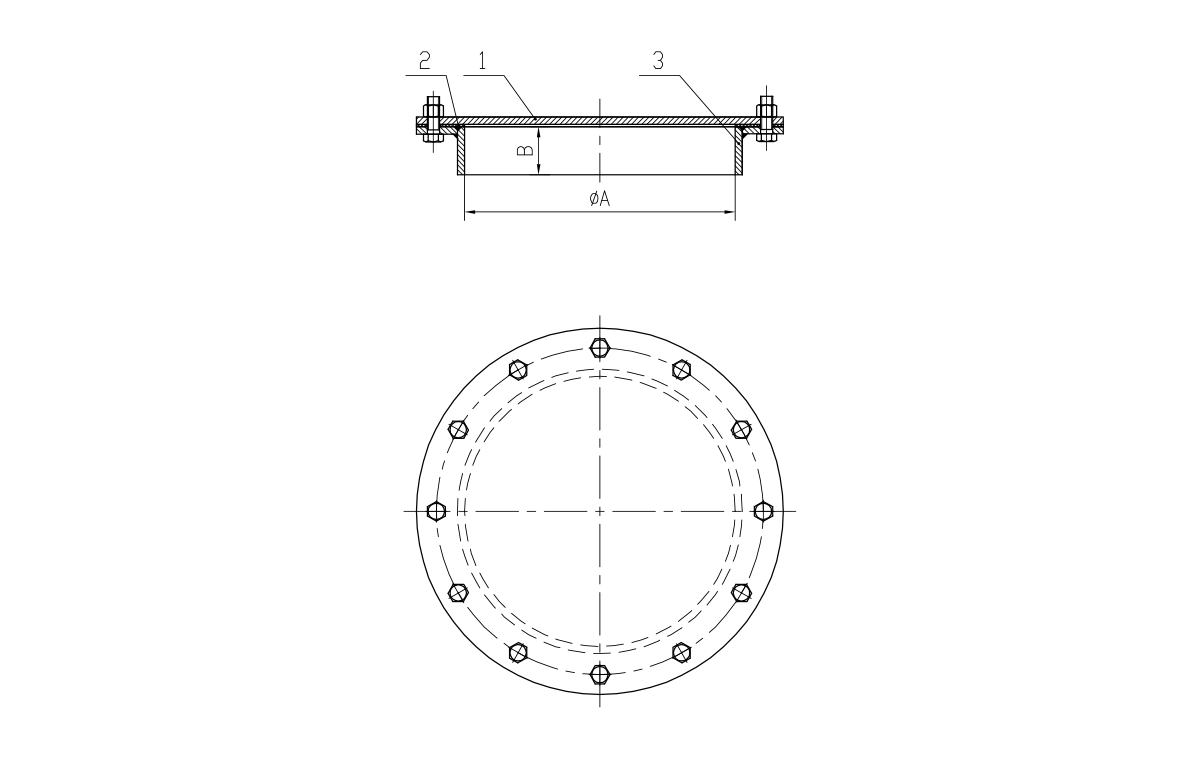

 ESCOTILLA DE LIMPIEZA ELEVADA CON MÚLTIPLES PERNOS

Las escotillas de limpieza elevadas con pernos múltiples DF-154-14 están hechas de acero al carbono y también pueden estar hechas de acero inoxidable.

Todas las trampillas de limpieza elevadas con pernos múltiples DF-154-14 pasarán la prueba de fugas antes de salir de fábrica y la presión   es   de 0,04 MPa.

Otros extras opcionales incluyen: galvanizado en caliente, construcción de acero inoxidable y alturas personalizadas.

Uso del producto:

Este producto se utiliza principalmente para la inspección, observación, medición de aceite y ventilación de diversos equipos. Como accesorio principal del equipo, su función principal es proporcionar a los operadores un canal de acceso interno conveniente al tiempo que garantiza el rendimiento de sellado del equipo, previene fugas del medio y salvaguarda la seguridad de la producción y el transporte. Las aplicaciones específicas incluyen: inspección interna y mantenimiento de equipos, medición y muestreo de nivel de líquido dentro de tanques, ventilación de gas de tanques, observación interna y diagnóstico de fallas de equipos, etc.

Escenarios de aplicación detallados:

1. Campo de transporte de camiones cisterna: Adecuado para varios camiones cisterna de líquidos (cisternas de gasolina, camiones cisterna de diésel, camiones cisterna de líquidos químicos, etc.), instalados en la parte superior del camión cisterna como acceso de mantenimiento y puerto de medición de aceite. Facilita a los operadores medir los niveles de líquido y tomar muestras antes y después de la carga/descarga, al tiempo que garantiza un sellado hermético al aceite para evitar fugas durante el transporte. Compatible con condiciones de sacudidas prolongadas de camiones cisterna y ferroviarios.

2. Sector de tanques industriales: ampliamente utilizado en varios tipos de tanques industriales, como tanques de almacenamiento de petróleo, tanques de almacenamiento de productos químicos, tanques de almacenamiento de alimentos y tanques de almacenamiento de agua potable. Como boca de hombre para el mantenimiento del tanque, facilita el acceso a los trabajadores para realizar tareas de limpieza, mantenimiento y reparación en el interior del tanque. También presenta un excelente rendimiento hermético y hermético para evitar la volatilización y fugas de los medios almacenados, cumpliendo con los requisitos de presión atmosférica y tanques de almacenamiento de presión media a baja.

3. Industria de la construcción naval: Adecuado para diversos compartimentos de buques (buques de carga, petroleros, buques pesqueros, etc.), como tanques de carga de petróleo, tanques de agua dulce y tanques de lastre. Sirve como escotillas de acceso a cubierta y puertos de observación con excelente desempeño estanco, capaz de soportar impactos de olas y erosión del agua de mar. Garantiza el sellado del compartimento durante la navegación al tiempo que facilita la inspección y el mantenimiento de rutina por parte de los miembros de la tripulación.

4. Sector de Industria Química y Recipientes a Presión: Adecuado para recipientes a presión de media y baja presión como reactores químicos, filtros y tanques dosificadores, sirviendo como puertos de acceso y observación. Compatible con diversos medios químicos, incluidos ácidos, álcalis y aceites, lo que garantiza un sellado confiable para evitar riesgos de fugas. También facilita que el personal de mantenimiento inspeccione fallas internas del equipo y realice el mantenimiento de rutina.

5. Otras aplicaciones industriales: Adecuado para puertos de inspección en equipos de protección ambiental, equipos de generación de energía, equipos de minería y otras aplicaciones industriales. Se adapta a diversos entornos industriales hostiles y al aire libre, cumpliendo con los requisitos de inspección y sellado de diferentes equipos con su estructura compacta y rendimiento confiable.

Ventajas del producto:

1. Apertura y cierre eficientes: no se requieren herramientas, la rotación de la varilla de presión por una sola persona puede completar el bloqueo y desbloqueo, es fácil de operar, ahorra en gran medida el mantenimiento y el tiempo de carga/descarga y mejora la eficiencia del trabajo;

2. Sellado confiable: el anillo de sellado de caucho anular se combina con una fuerza de sujeción uniforme, que puede lograr estanqueidad al agua, al aceite y al aire, previniendo eficazmente las fugas del medio y la evaporación de petróleo y gas, y cumpliendo con los estándares de seguridad industrial y protección ambiental;

3. Durable y antifabricación: cuerpo de acero al carbono de alta resistencia + revestimiento anticorrosión, resistencia al impacto, resistencia al envejecimiento, tratamiento anticorrosión y antioxidante de componentes clave, adecuado para entornos industriales hostiles y al aire libre a largo plazo, larga vida útil;

4. Adaptación universal: disponible en modelos duales (154-14/154-18), adecuados para diferentes requisitos de tamaño, interfaz de brida estandarizada, puede reemplazar directamente varias tapas de escotilla/pozos de registro antiguos, con una fuerte intercambiabilidad y fácil instalación;

5. Fácil mantenimiento: la estructura es simple, los sellos son fáciles de desmontar y reemplazar, no se requieren habilidades profesionales, el costo de uso a largo plazo es bajo y es adecuado para las necesidades de mantenimiento diario de los equipos industriales.

Condiciones de trabajo aplicables: condiciones de trabajo de presión normal y presión media baja (0,25-0,6 MPa), adecuadas para temperaturas que oscilan entre -20 ℃ y 180 ℃ (dependiendo del material de sellado), adecuadas para diversos medios, como productos derivados del petróleo, medios químicos, agua de mar, agua dulce, etc.
